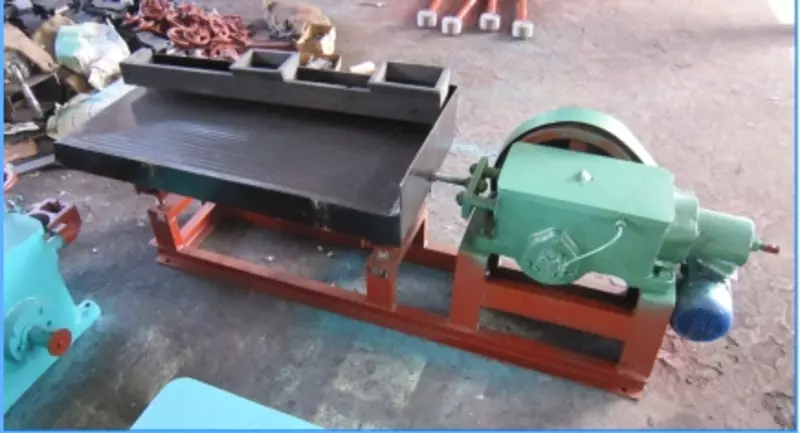

Tebranish stoli ho'l ishlov berish gravitatsiyaviy kon qazish mashinasi bo'lib, stol usti shisha tolali shishadan yasalgan, kiyinadigan korund qoplamasi bilan mustahkamlangan.

Kon tebranish stoli uch qismdan iborat: boshning harakati, stolning pastki qismi, shuningdek, rulman va sozlash nishabi.

Tebranish stolining ishlash printsipi:

Vibratsiyali stol ustidagi boyitish jarayoni ko'plab bantlar bilan eğimli qatlamda amalga oshiriladi. dan ruda zarralarini yetkazib berish

ruda ta'minoti tanki tikuv yuzasining burchagida, yon yuvish suvi esa suv ta'minoti idishidan beriladi. ostida

qatlam yuzasining, qatlamlarning o'zaro assimetrik harakati natijasida hosil bo'lgan oqayotgan suvning ta'siri, inertsiya va ishqalanish

solishtirma og‘irligi va don o‘lchami bilan ajralib turadi va qatlam qatlam yuzasi bo‘ylab uzunlamasına va ko‘ndalang yo‘nalish bo‘ylab harakatlanadi.

eğimli to'shak yuzasi.

Ruda zarralari ustidagi tebranish stolining yuzasiga quyidagi uchta perpendikulyar kuch ta'sir qiladi:

(1) Muhitdagi ruda zarralarining zichligi;

(2) Yon suv oqimi va pulpa oqimining gidrodinamik ta'siri;

(3) To'shak yuzasining differentsial o'zaro harakatining kuchi.

Tebranish stolining to'shagi yuzasining uzunlamasına o'zaro harakatlanishi krank-tutqichli turdagi uzatish mexanizmi tomonidan amalga oshiriladi. V

Dvigatel krank milini kamar uzatmasi orqali aylantirish uchun katta kasnakni boshqaradi va rok mos ravishda yuqoriga va pastga harakat qiladi. Qachon

rocker pastga siljiydi, tutqich orqa milni va piston rodini orqaga siljitish uchun itaradi va kamon siqiladi. V

Choyshab yuzasi bog'lovchi o'rindiq orqali o'zaro tirgak bilan bog'langan, shuning uchun yotoq yuzasi ham bu vaqtda orqaga qarab harakat qiladi. Qachon

rocker yuqoriga ko'tariladi, kamonning kuchlanish kuchi uni oldinga suradi va yotoq yuzasi oldinga siljiydi.

Qo'llash sohasi:

Vibratsiyali stol oltin, qalay, volfram, xrom, sirkoniy, kobalt, tantal-niobiy, qo'rg'oshin, rux, mis, surma va boshqalarni ajratish uchun keng qo'llaniladi.

nodir va qimmatbaho metallar rudalari.
